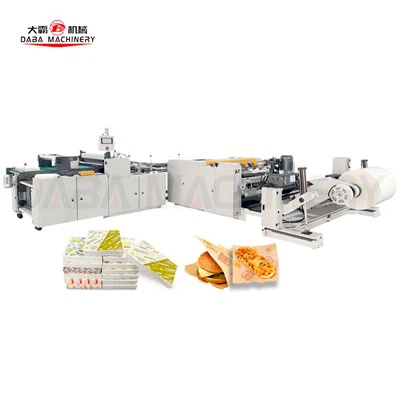

自動スタッキング高精度-コンピュータ-制御の横方向および縦方向の切断機

1. 巻出しユニット

• 安定した材料サポートのための軸付き巻き戻し構造
• 安定した材料供給のための磁気-粉末張力制御 (20 kg)
• 自動 EPC 補正システムにより、正確なエッジ位置合わせが保証されます。
・16mm厚の機械側板により高い剛性を実現

2. 張力・伝達ユニット

• トラクションを巻き戻すための可変周波数モータードライブ（1.5 kW）
・牽引ユニットは安定した牽引を実現するVFDモーター制御（2.2kW）を採用
• 硬質アルマイト処理を施したアルミニウムガイドローラー、ダイナミックバランス 500 m/min、G1.6 精度
• ゴム製加圧ローラー (Φ85×1450mm)、硬度 70 度、高速バランス-
• 空気圧による負荷サポートによるスムーズで低ノイズの伝達-

3. 供給ユニット

• 5.5kW INVT サーボモーターによる正確な長さ制御
• ±0.2mm の切削公差による高精度送り-
• 光電センサー + エンコーダーのトラッキングによる安定したシート長さ
• リニアガイドレール (HIWIN) により正確な動作が保証されます。

4. カッティングユニット

・きれいで安定した切断を実現する垂直シャーリング機構
・上下カッターはリニアガイドレール上を移動し高精度を実現します。
• 耐久性の高い合金ブレードにより、長寿命と滑らかな仕上げのエッジを実現
• 切断頻度は最大 120 カット/分 (材質による)
• きれいな山を形成するための自動スタッキングおよび収集テーブル

5. 制御システム

・完全パナソニック製PLC集中制御
• 迅速なパラメータ設定のための 7 インチカラー HMI (TPC1061Ti)
• 自動長さ設定、カウント、アラームおよび自動停止
• スムーズな速度調整を実現するインバーター (Blue Ocean Huanteng ブランド)
• 信頼性を高める Schneider & CHINT の電気コンポーネント

6. 機械の性能

• 紙、紙とプラスチックの複合材、プリントラミネート、大型ロールの包装材に適しています。
• 安定性が高く、ノイズが少ないサーボ-制御の固定長切断
• 統合された電気、光学、空気圧システムによる簡単な操作
• 自動カウント、警報、張力調整、安定した VFD 速度制御
